環面蝸桿傳動介紹

發布時間：2016/6/2 15:19:08 來源：海洋傳動

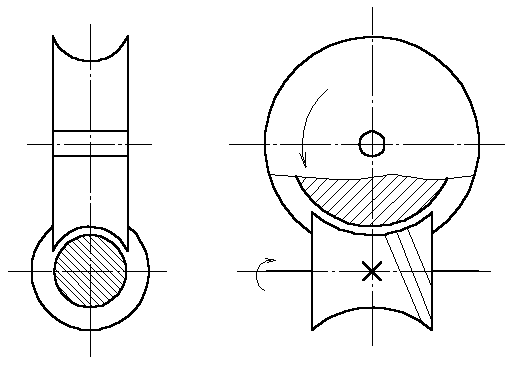

環面蝸桿減速機的特征是，蝸桿體在軸向的外形是以凹圓弧為母線所形成的旋轉曲面，所以把這種蝸桿傳動叫做環面蝸桿傳動(見下圖)。在這種傳動的嚙合帶內，蝸輪的節圓位于蝸桿的節弧面上，亦即蝸桿的節弧沿蝸輪的節圓包著蝸輪。在中間平面內，蝸桿和蝸輪都是直線齒廓。由于同時相嚙合的齒對多，而且輪齒的接觸線與蝸桿齒運動的方向近似于垂直，這就大大改善了輪齒受力情況和潤滑油膜形成的條件，因而承載能力約為阿基米德蝸桿傳動的2～4倍，效率一般高達0.85～0.9；但它需要較高的制造和安裝精度。
　　除上述環面蝸桿傳動外，還有包絡環面蝸桿減速機。這種蝸桿傳動分為一次包絡和二次包絡(雙包)環面蝸桿傳動兩種。它們的承載能力和效率較上述環面蝸桿傳動均有顯著的提高。

瀏覽更多關于蝸桿減速機環面蝸桿減速機環面蝸桿減速器環面包絡減速機的相關內容
